Сварка с помощью плавящегося электрода – один из самых распространенных способов создания неразъемного соединения деталей из металла. Когда работают с углеродистыми сталями, часто используют электроды МР-3.
1 Технические характеристики МР-3
Электроды МР-3 производят по ГОСТам 9466 и 9467. Согласно классификации последнего, они принадлежат к типу Э46, а основное их назначение – сваривание таких сталей, как углеродистые и конструкционные низколегированные с временным механическим сопротивлением разрыву до 50 кгс/мм2 (490 МПа). Толщина свариваемого металла – 3–20 мм.

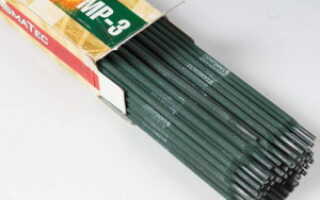

Изготавливают МР-3 из сварочной проволоки типа Св-08 диаметрами 3–6 мм. Исходя из толщины этого основания, электроды делят на соответствующие виды по диаметрам (D 3 мм, D 4 мм и так далее). На МР-3 имеется рутиловое покрытие, химический состав которого обеспечивает их технологические свойства.
Длина выпускаемых электродов – 300–450 мм. Вес:
- 3 мм – 30 г;
- 4 мм – 60 г;
- 5 мм – 92 г.

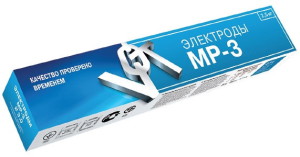

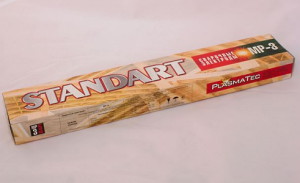

Вес пачки и количество штук в ней:
- 3 мм – 2,5 кг, 83 шт;
- 4 мм – 2,5 кг, 41 шт;
- 5 мм – 5 кг, 54 шт.
Электроды МР-3 необходимо хранить в отапливаемых сухих помещениях, где температура воздуха не меньше +15 °С, исключено их увлажнение, загрязнение и механические повреждения. В случае увлажнения электродов перед сваркой их требуется прокалить в течение одного часа при +180 °С.
2 О применении электродов
Электродами МР-3 выполняют сварку с использованием источника постоянного либо переменного тока, обеспечивающего напряжение ХХ (холостого хода) не меньше, чем 50 В. При питании постоянным током полярность должна быть обратной – плюс на сварочном электроде. Сварку можно проводить в любом нужном пространственном положении.
Технологические свойства электродов МР-3:
- легкое зажигание сварочной электрической дуги и обеспечение последующего ее устойчивого горения;
- позволяют легко формировать шов;
- низкое разбрызгивание металла;
- шлаковая корка хорошо отделяется от шва;
- простое повторное зажигание;
- высокая производительность и качество сварки.
При нормальной температуре прочностные свойства металла сварного соединения и шва, а также наплавленного металла следующие: временное механическое сопротивление разрыву – до 46 кгс/мм2 (450 МПа); ударная вязкость – 8 кгс∙м/см2 (80 Дж/см2); относительное удлинение – 18 %. Для сварного соединения угол загиба до 150º.
Сварочный ток зависит от способа применения электрода и его диаметра:
- для D 3 мм при вертикальном расположении шва – 90–110 А, нижнем – 100–140 А, потолочном – 100–120 А;
- 4 мм при вертикальном – 140–180 А, в случае нижнего – 160–220 А, при потолочном – 140–180 А;
- 5 мм при вертикальном – 160–200 А, нижнем – 180–260 А;
- 6 мм используется только для нижнего расположения – 300–360 А.
Расход электродов по весу – на наплавление 1 кг металла уходит 1,7 кг МР-3. Производительность наплавления – 1,7 кг/ч (для электродов D 4 мм). Коэффициент наплавления – 8,5 г/А∙ч.
3 Особенности МР-3м и MP-3с
С помощью МР-3 производят сварку не только длинной дугой, но и короткими прихватками. Они позволяют выполнять работы без предварительной подготовки металла, который может быть:
- с влажной поверхностью;
- плохо очищенным от загрязнений и окислов;
- ржавым.

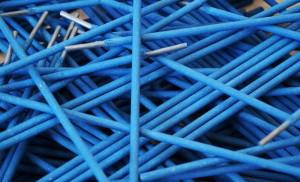

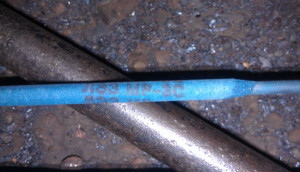

Электроды МР-3 возможно использовать для выполнения сварки по зазорам, но только на минимальном токе, иначе в шве могут образоваться поры. Изделия с добавочным буквенным индексом «м» (МР-3м) имеют рутилово-ильменитовое покрытие, а с «с» (МР-3с, синего цвета) – рутиловое, но со специальными ионизирующими добавками. По своим характеристикам оба вида практически ничем не отличаются от простых МР-3.
МР-3с за счет добавок в покрытии позволяют легче зажигать дугу при использовании маломощных (бытовых) сварочных аппаратов с напряжением ХХ около 50 В, а также обладают более высокими, чем обычные электроды МР-3, санитарно-гигиеническими показателями – при их сгорании выделяется всего 0,6 г марганца, а у простых МР-3 – 1,25 г. Кроме того, МР-3с обеспечивают образование более однородного шва, что существенно улучшает механические характеристики соединения.
