EWM PICO 162 – настоящее немецкое качество

1 Описание и технические характеристики инверторного агрегата PICO 162

Данный аппарат, выпускаемый по немецкой лицензии в нескольких европейских странах, применяется для электродуговой сварки низко- и высоколегированных сталей, а также изделий из низкоуглеродистых сплавов посредством стандартных, рутил-целлюлозных и рутиловых электродов.

Особая конструкция и технический потенциал инвертора дают возможность сваривать с его помощью наиболее сложные детали сельскохозяйственной и строительной техники, различного промышленного оборудования и производственных агрегатов.

Впрочем, и со сваркой бытовых конструкций он справляется, как вы сами понимаете, не хуже.

Чтобы каждый потенциальный пользователь EWM PICO 162 смог сам оценить функциональность и приспособленность для применения его в российских условиях, приведем основные технические параметры аппарата:

• масса – 4,8 кг;
• напряжение в сети – 230 В (разрешенные отклонения – от +15 до -40 %) при частоте тока 60 или 50 Гц;
• потребляемая (наибольшая) мощность – 6кВА;
• сварочный ток (приводится номинальная величина): при 100-процентной нагрузке – 100 А, при 60-процентной – 120 А, при 35-процентной – 150 А;
• интервал изменения тока для сварки: от 10 до 160 А (режим TIG), от 10 до 150 А (режим ММА);
• размеры: 36,5 х 11,6 х 22,4 см;
• уровень защиты – IP23;
• инерционный плавкий предохранитель – 16 А;
• коэффициент полезного действия при стандартных условиях эксплуатации – не менее 88 %;
• кабель массы (сечение) – 16 кв. мм;
• холостой ход (напряжение) – 105 В;
• стандартный цикл работы: сварка в течение 6 минут, затем перерыв на 4 минуты;
• класс изоляции аппарата (европейская классификация) – Н;
• охлаждение горелки – газовое, инвертора – воздушное (в конструкции PICO 162 имеется компактный и мощный вентилятор).

Добавим, что разрешается подключать описываемый сварочный инвертор к генератору, используя кабель длиной до 50 метров.

2 Техника безопасности при использовании EWM PICO 162

Перед началом эксплуатации пользователь должен четко уяснить, что ему предстоит работать с профессиональным оборудованием, которое допускается применять исключительно по прямому назначению. При неправильном использовании возникает опасность поражения человека электрическим током и риск возникновения пожара.

Запрещено использовать инвертор, который был подвергнут переоборудованию, а также в тех случаях, когда в конструкцию агрегата вносились какие-либо изменения. Также нежелательно доверять его эксплуатацию человеку, не имеющему достаточной сварочной квалификации, не прошедшему специальное обучение. При работе со сварочной установкой необходимо:

• защищать лицо маской, а глаза очками;
• надевать защитные перчатки и одежду;
• проверять перед сваркой исправность оборудования и целостность изоляции всех его кабелей;
• исключить вероятность прикосновения незащищенными руками и открытыми частями тела к токоведущим компонентам агрегата;
• обеспечить доступ воздуха в помещение, где выполняются сварочные работы;
• убрать из рабочей зоны взрывоопасные составы и емкости с горючим;
• вынуть из карманов легко загорающиеся предметы (например, газовые зажигалки и спички).

Нельзя включать аппарат в тех случаях, когда кабель массы или горелка имеют повреждения изоляции. Обратите внимание! Инвертор EWM PICO 162 запрещено применять для осуществления операций по размораживанию труб. Кроме того, заранее следует позаботиться о том, чтобы в зоне выполнения работ имелся рабочий огнетушитель. Нельзя включать оборудование при наличии:

• сложных погодных условий (дождь, сильный ветер);
• повышенной запыленности помещения;
• масляного плотного тумана, пара или дыма.

3 Органы управления и специальные устройства инвертора

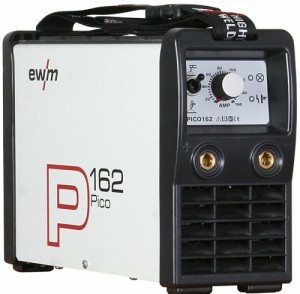

На передней части PICO 162 находится розетка, маркированная знаком «+» к которой подключается электрический держатель либо масса, панель управления, отверстие для выхода охлаждающего воздуха, а также розетка, маркированная знаком «-«. На задней части корпуса инвертора располагаются следующие элементы:

• основной выключатель, с помощью которого происходит запуск и отключение сварочного оборудования;
• отверстие для впуска охлаждающего воздуха;
• механизм разгрузки натяжения.

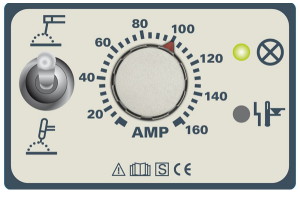

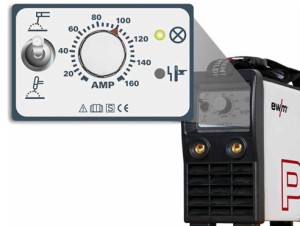

На панели управления находятся:

• переключатель для подбора сварочного режима;
• ручка (поворотная) выбора значения тока для сварки;
• лампа «Неисправность» (загорается в случаях, когда инвертор находится в нерабочем состоянии);
• лампа, сигнализирующая о готовности устройства к эксплуатации.

EWM PICO 162 – это современное устройство, созданное для максимально комфортного проведения сварочных мероприятий. Поэтому оно снабжено самыми популярными среди сварщиков функциями:

• улучшенного розжига дуги (за счет запрограммированных оптимальных показателей напряжения и тока);
• форсирования электродуги с целью исключения вероятности пригорания сварочного стержня (данная функция особенно важна при короткой дуге, малой силе тока и использовании стержней крупнокапельного вида);
• противодействия прокаливанию электродов.

Если инвертор планируется регулярно использовать в помещениях (на открытых объектах) с большим содержанием пыли или иных видов загрязнений в воздухе, рекомендуется приобрести дополнительно специальный грязеулавливающий фильтрующий элемент. Он сможет предотвратить поломку агрегата, снижая при необходимости время его работы.

4 Уход за инвертором и его техобслуживание

EWM PICO 162 разрабатывался таким образом, чтобы при рекомендованных условиях эксплуатации его можно было бы обслуживать очень и очень редко. Тем не менее, периодически следует производить определенные сервисные работы по поддержанию сварочного аппарата в безупречном работоспособном состоянии. В частности, инвертор необходимо регулярно чистить, используя пылесос для удаления пыли с печатных плат электронного модуля, а также агрегат для подачи сжатого воздуха при очистке всех остальных узлов устройства.

Кроме того, производитель настоятельно рекомендует выполнять комплексное обследование функциональности сварочного аппарата (раз в год) и «сокращенные» проверки его механизмов (каждые три месяца). Комплексное обследование инвертора включает в себя:

• осмотр (визуальный) всех без исключения узлов агрегата, в том числе механизмов регулировки и индикации, открытых переходников и штепселей, клемм, держателя электродов, сварочной горелки;
• замеры холостого хода (его напряжения) и тока утечки;
• определение величины сопротивления изоляции и защитного кабеля;
• проверку на работоспособность и безопасность применения инверторной установки с целью установления нормального функционирования ее блокираторов, контрольных и сигнальных ламп, механизма аварийного отключения, главного выключателя, переключателей режимов и командоустройств.

Квартальные проверки EWM PICO 162 менее строгие. При их осуществлении достаточно произвести визуальный осмотр корпуса и внутренних механизмов инвертора, а затем измерить показатель сопротивления защитного кабеля.
