Катанка 6 мм, а также меньших и больших диаметров по сути технологии своего изготовления и применения является полуфабрикатом, который, впрочем, часто используется и в качестве готового изделия, из-за чего ее многие и называют проволокой, хотя такое название не совсем правильное. Кроме того, процессы производства катанки и проволоки во многом схожи и неспециалистам отличить их по внешнему виду непросто. Почему же катанку все-таки можно отнести к полуфабрикатам? Да потому, что из нее изготавливают проволоку, уже настоящую, которая действительно по качеству поверхности, другим характеристикам и области применения таковой является.

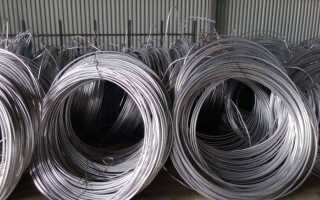

1 Что такое катанка и ее основные виды
Катанку производят трех основных видов: стальную, алюминиевую и медную. Что это за металлопродукция, как она производится и для чего используется можно узнать из статей «Катанка – что это за проволока» и «Производство и применение стальной катанки».
Каждый из этих основных типов данной металлопродукции производят по соответствующему ГОСТу, из краткого описания которого можно, кстати, выяснить основное ее назначение:
- Стальная изготавливается по стандарту 30136-95. Она предназначена для последующей ее перетяжки на проволоку, а также для других целей. Согласно этого ГОСТа выпускают продукцию следующих диаметров: катанка 5 мм, потом 5,5, 6, 6,3, 6,5, 7, 8 мм и, наконец, 9 мм. Эти размеры регламентируются как стандартные – обязательные к изготовлению для производителей. А по согласованию заказчика катанки с изготовителем ГОСТом допускается делать изделия диаметром больше 9 мм, но в мотках.
- Алюминиевая катанка – по стандарту 13843-78, предназначена для последующего изготовления проволоки и иных электротехнических целей. Производится непрерывным литьем и следующей за ним прокаткой. Стандартные диаметры в диапазоне 9–25 мм. По требованию потребителя ГОСТом допускается производить продукцию с другими диаметрами.
- Медная катанка – по стандарту Р 53803-2010, предназначена для последующего производства проволоки, контактных шин и проводов, а также иных электротехнических целей. Стандартные диаметры в диапазоне 8–23 мм. А по согласованию заказчика катанки с изготовителем ГОСТом допускается изготавливать изделия с другими диаметрами.
Как видно из вышеприведенного описания, металлопродукция этого вида (катанка: 5,5 мм; 5 мм; 6 мм и 6,5 мм) производится не только стальной, но также алюминиевой и медной (по согласованию потребителя с изготовителем).
2 Основные характеристики стальной продукции ГОСТ 30136, включая диаметры 5–6,5 мм
Так как большинство конечных потребителей используют стальную катанку, то ее характеристики и рассмотрим. Алюминиевая и медная, как правило, представляет интерес только для промышленных предприятий, использующих ее или производящих из нее другие изделия.
Почти все характеристики стальной катанки приведены в статье «Горячекатаная проволока стандарта 30136». Недостает там только сведений о временном сопротивлении этой продукции и относительном сужении ее поперечного сечения. Поэтому эта информация приведена в таблице ниже. Все данные взяты из ГОСТ 30136.
|
Характеристика |
Тип изделия по способу охлаждения |
Марка стали изделия |
||||
|
Ст0, имеющая массовую долю содержания углерода в количестве до 0,12 % |
Ст0, имеющая массовую долю содержания углерода в количестве свыше 0,12 % |
Ст1кп, Ст1сп, Ст1пс |
Ст2кп, Ст2сп, Ст2пс |
Ст3кп, Ст3сп, Ст3пс |
||
|
Временное сопротивление изделия разрыву, sв, кгс/мм2 (Н/мм2), не более
|
УО1, ВО |
43 (420) |
– |
43 (420) |
43 (420) |
50 (490) |
|
УО2 |
48 (470) |
– |
48 (470) |
48 (470) |
55 (540) |
|
|
Относительное сужение у изделия поперечного сечения, происходящее после его разрыва, y, %, не меньше |
УО1, ВО |
68 |
60 |
68 |
60 |
60 |
|
УО2 |
66 |
58 |
66 |
60 |
60 |
|
Кроме того, согласно стандарта 30136 вся продукция, производимая по нему, должна в холодном состоянии выдерживать изгиб вокруг оправки с таким же диаметром, что и у самой испытываемой проволоки, на 180о. То есть, например, катанка 5,5 – вокруг оправки диаметром 5,5 мм.
3 Масса 1 м всех видов и диаметров катанки
Масса 1 м стальной, алюминиевой и медной продукции не указана в ГОСТах (приведены выше) на нее. Но для изделий из стали этот параметр можно посмотреть в таблице публикации «Вес стального круга».
Ведь катанка – это фактически тот же круглый прокат. И масса 1 м стальной катанки (как и у круга) диаметром, мм:
- 5 – 0,154 кг;
- 5,5 – 0,187 кг;
- проволока катанка 6 мм – 0,222 кг;
- 6,3 – 0,245 кг;
- 6,5 – 0,260 кг;
- 7 – 0,302 кг;
- 8 – 0,395 кг;
- 9 – 0,499 кг.
А для алюминиевых и медных изделий массу можно рассчитать, пользуясь данными о весе 1 м стального круга из вышеуказанной статьи, по следующей формуле:
M = MС/QС * Q, где
M – масса 1 м алюминиевой (медной) катанки, кг;
MС – масса 1 м стальной, кг;
QС – плотность стали: 7850 кг/м3;
Q – плотность алюминия или меди: 2703 и 8890 кг/м3 соответственно.
Тогда, например, масса 1 м алюминиевой катанки 5,5:
M = 0,187/7850 * 2703 = 0,064 кг.
Если в таблице вышеуказанной статьи не окажется стальных кругов с диаметром, как у алюминиевой (медной) катанки (например, 11,4 мм), то сначала рассчитываем массу 1 м прутка из стали для нужного диаметра.
Используем для этого формулу:
MС = mс/K, где
MС – расчетная масса 1 м стального круга с диаметром как у алюминиевого (медного), кг;
mс – масса 1 м стального круга из таблицы с ближайшим к нужному диаметром (например, при 11,4 мм у медной катанки табличный диаметр 11 или 12 мм), кг;
K – коэффициент, рассчитываемый по формуле: K = k * k, где k = DБ/DН (DБ – ближайший диаметр стального круга, DН – нужный диаметр).
А уже после этих вычислений делаем приведенный выше расчет.
