Размеры швеллера являются базовыми характеристиками этого вида изделий. А уже с их использованием были рассчитаны все остальные параметры, указываемые в ГОСТах и прочих справочных пособиях: теоретические номинальные площадь сечения и вес 1 метра, моменты сопротивления относительно осей и другие свойства. По размерам можно, как правило, определить вид, типоразмер швеллера (номер его профиля) и даже материал (сплав), из которого он изготовлен, не видя при этом само изделие.
1 Размеры самых распространенных видов швеллеров
Размеры равнополочных и неравнополочных швеллерных изделий всех типоразмеров, производимых методом гибки стальной листовой заготовки, можно посмотреть в таблицах статьи «Вес и размеры гнутых швеллеров». Кроме того, по некоторым востребованным в строительстве и машиностроении гнутым профилям на нашем сайте можно получить более подробную информацию – практически всю, включая: допуски на размеры; марки стали, используемые для производства; механические свойства; классы прочности.

Это равнополочные изделия следующих типоразмеров:
- швеллер 100x50x3;
- швеллер 100x50x4;
- швеллер 120x60x4;
- швеллер 160x80x4.

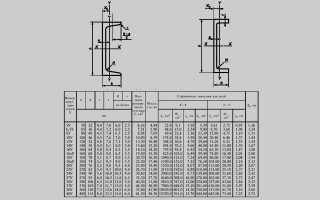

Тем, кто предпочитает получать информацию из первоисточников, чтобы выяснить размеры гнутых стальных профилей, необходимо обратиться к следующим ГОСТам для соответствующих типов изделий: 8278-83 – стандарт по равнополочным швеллерам; 8281-80 – по неравнополочным. Что касается горячекатаной стальной швеллерной продукции, то ее выпускают нескольких видов и по соответствующим ГОСТам. Малоизвестные и невостребованные у большинства потребителей типы будут рассмотрены в последней главе статьи. А самыми распространенными и известными горячекатаными швеллерами из стали являются изделия стандарта 8240-97.
Для них следует искать размеры в таблицах именно этого ГОСТа. Но для некоторых наиболее востребованных в строительстве и машиностроении типоразмеров этой металлопродукции размеры можно посмотреть в соответствующих статьях сайта: «Швеллерный прокат 16», «Швеллер 24» и «Швеллерные изделия 40». В данных публикациях есть не только размеры, но и другие основные характеристики швеллеров стандарта 8240 с номерами профиля 16, 24 и 40, соответственно.
2 Параметры алюминиевых профилей, имеющих швеллерное сечение
Металлопродукция, которую большинство потребителей именуют «алюминиевые швеллеры», на самом деле имеет другое, более правильное название. В стандартах и прочей технической документации этот вид изделий называется не иначе, как «профили швеллерного сечения». Изготавливают эту продукцию двумя способами: гибкой листовой заготовки или прессованием. Соответственно, в вышеуказанном названии изделий («профили, имеющие швеллерное сечение») добавляется слово «прессованные» либо «гнутые».

Размеры алюминиевых швеллеров выясняют по разному, так как это зависит от их типа и способа изготовления. Когда имеем дело с гнутыми профилями, то данные о размерах можно найти только в спецификации производителя, изготовившего их. Либо надо самому произвести обмер изделия. Это обусловлено тем, что конкретного сортамента и ГОСТа, содержащего его, для гнутых швеллерных профилей из алюминия не существует. А производство этого вида металлопродукции регламентируется только одним стандартом – «Техническими условиями», содержащимися в ГОСТ, номер которого Р 55411-2013.
А в данном документе указано, что гнутые профили делают по чертежам или каталогам, которые согласовываются между заказчиком изделия и его производителем. В них то и должны быть указаны размеры. Для прессованных профилей из алюминия размеры следует искать в таблицах одного из трех, приведенных ниже, ГОСТов. В зависимости от типа изделия необходимо использовать следующий соответствующий стандарт сортамента:
- 13623-90 – для равнополочных прессованных профилей;
- Р 50066-92 – для неравнополочных;
- 13624-90 – для отбортованных профилей.
Все эти изделия производят не только из алюминиевых, но и из магниевых сплавов.
3 Специальные стальные и чугунные изделия – где искать мерки для них?
Для всех остальных металлических швеллеров размеры тоже можно найти в соответствующих каждому типу профиля ГОСТах.

Продукцию, которую можно использовать в строительстве и применяют в отдельных областях машиностроения, производят по следующим стандартам сортамента:
- 19425-74 – этот ГОСТ распространяется на горячекатаные стальные швеллеры, предназначенные для автомобильной отрасли промышленности, и двутавровые балки для армирования шахтных стволов и сборки подвесных путей;
- 5267.1-90 – распространяется на горячекатаные стальные швеллерные изделия, предназначенные для вагоностроения.
Остальные три нижеперечисленных типа швеллеров имеют очень узкую и специфичную область применения и широкому кругу потребителей вряд подойдут хоть для какого-то использования.
Это стальные горячекатаные с отогнутой полкой швеллерные изделия для вагонеток. Производятся по стандарту 21026-75. Затем швеллеры, изготовляемые из стали Ст3 и используемые для выполнения прикрепления сушильных плит к так называемым стержневым ящикам. Производятся по стандарту 19392-74. И, наконец, чугунные швеллеры (из чугуна СЧ18), предназначенные для всяких станочных приспособлений. Производятся по стандарту 12950-67. Размеры этих трех типов швеллеров следует искать в приведенных для них ГОСТах.
