Рифленая сетка – отсеет любой материал!

Рифленая сетка (РС) представляет собой изделие из металла с плетением особого типа. Делают ее без сварки из проволоки, прошедшей предварительное рифление. Это обеспечивает готовой продукции повышенную прочность и способность противостоять ударным нагрузкам.

1 Где используется сетка со специальным видом плетения?

Этот ГОСТ описывает сетчатые изделия с ячейками квадратной формы, которые применяются на металлургических, химических, строительных и горнодобывающих предприятиях для просеивания:

  • сыпучих и различных кусковых нерудных материалов;
  • кокса и каменного угля;
  • окатышей, агломерата, металлических руд (обычных и цветных);
  • горючих сланцев.

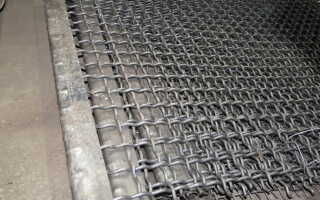

Сетчатое изделие с ячейками квадратной формы

Сетчатое изделие с ячейками квадратной формы

Также РС активно используется для армирования покрытий автомобильных дорог, материалов, предназначенных для теплоизоляции, большинства современных конструкций из железобетона. Высокая прочность описываемой сетки позволяет применять ее и для ограждения разнообразных территорий.

Для забора следует брать РС крупного диаметра – разрушить такое ограждение (например, перекусить) весьма проблематично.

РС для армирования покрытий автомобильных дорог

РС для армирования покрытий автомобильных дорог

Чаще всего с помощью рассматриваемой в статье сетки ограждают промышленные объекты, общественные места – базы отдыха, парки развлечений, спортивные сооружения – теннисные корты, футбольные поля. Набирает популярность РС для забора и у владельцев загородных домов. Собственники дачных участков используют ее и для производства вольеров и надежных клеток для птиц и домашних животных.

2 Стандарт 3306–88 – какой должна быть сетка?

РС могут выполняться нормальной и повышенной точности. По конструкции они подразделяются на:

  • стандартные – присутствует изгиб рифления утка и основы на участках переплетения сетки;
  • частично-рифленые (ЧРС) – основа делается из проволоки без рифления;
  • сложно-рифленые – по сторонам ячейки уток и основа располагают добавочными рифлеными изгибами.
Сложно-рифленая сетка

Сложно-рифленая сетка

Частично-рифленые изделия имеют номера от 1 до 6 (исключая № 5). Для их изготовления используется проволока 0,9–1,6 мм, параметры ячеек таких сеток варьируются от 1,6 до 4 мм. Стандартные РС (номера – 4–25) делают из проволоки сечением 1,6–5 мм, на выходе получают изделия с ячейками от 4 до 25 мм.

Частично-рифленое изделиеЧастично-рифленые изделия

Частично-рифленое изделие

Сложно-рифленые конструкции (номера – 32–100) производят из проволочного сырья диаметром 5–10 мм. Готовые сетки в этом случае характеризуются размерами ячейки от 32 до 100 мм. Сложно-рифленые и стандартные изделия обычной точности могут иметь отклонение по геометрическому размеру до ±3%, повышенной точности – до ±4%. Для ЧРС эти показатели составляют ±5 и ±4% соответственно.

В Госстандарте указано, что рифленая сетка для грохотов должна иметь стандартную ширину – 200, 175, 150, 125 или 100 см. Для строительства забора рекомендуется применять РС с максимальной шириной. Клиент имеет возможность заказать на предприятии изделия с ячейкой 210–250 см.

3 Технические требования к сеткам – важно полное соответствие стандарту!

РС всех видов делают из необработанной термическими методами проволоки:

  • с малым содержанием углерода (исключительно изделия с размером стороны ячейки 10 и 8 мм);
  • из углеродистой стали (Ст50, Ст45 и Ст55);
  • из высоколегированной стали (сечение от 3 до 8 мм – Г12, другие сечения – 30Х13, 12Х18Н10Т, 20Х13 и 12Х18Н9Т).
РС из необработанной термическим методам проволоки

РС из необработанной термическим методам проволоки

В готовой продукции не допускается разорванные проволоки и трещины. Проволочные концы в сложно-рифленых изделиях подрезают на 2,5–7 см. В стеках для забора величина подрезки может быть увеличена. Разрешается соединять проволочные концы надставкой либо внахлест. При этом на метр РС для забора или грохота допускается только одно подобное соединение.

Сложно-рифленые и стандартные проволочные конструкции комплектуются в карты (их длина обычно составляет не более пяти метров), частично-рифленые – в рулоны (они могут включать в себя отдельные куски длиной от одного метра). Допустимые отклонения по указанным размерам составляют ±5 см.

Сложно-рифленая проволочная конструкция

Сложно-рифленая проволочная конструкция

Рулоны имеют вес от 300 до 1500 кг. Их обязательно перевязывают проволокой сечением около 2 мм, изготовленной из низкоуглеродистого сырья. Затем производится пакетирование РС при помощи 6,5-миллиметровой стальной катанки. Сформированный пакет в двух местах увязывают лентой из металла (Госстандарт 3560).
