Сделай сам: покрасочный бокс для автомобилей

Покрасочная камера для автомобилей — сложная конструкция. При ее создании нужно учитывать правильность размещения и технические требования для следующих систем: обогрев, освещение, фильтрация, сушка. Попробуем разобраться, как сделать покрасочную камеру своими руками, с какими трудностями и нюансами придется столкнуться в процессе работ и с чего, собственно, начать.

1 Начальный этап

Сделай сам: покрасочный бокс для автомобилей

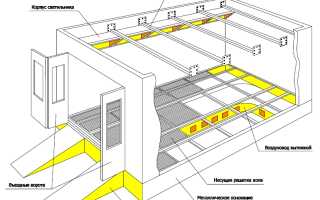

Перед тем, как приступить к работам, необходимо понять, какой будет покрасочная камера. Для этого проще всего нарисовать предварительную схему-чертеж, на которой (в масштабе) будут отображены:

  • само помещение, которое будет переоборудовано;
  • место под узел генератора тепла;
  • размещение в камере тепловой пушки;
  • расположение систем вентиляции и освещения.

Придя к определенному типу размещения в помещении всех вышеназванных узлов, можно перейти к детальной проработке более мелких (но также важных элементов). Сюда можно отнести тип дверей, которые будут использованы в конструкции, и технические моменты, связанные с теплоизоляцией помещения. На начальном этапе также решается главный вопрос — какого типа будет покрасочная камера. Рассмотрим этот нюанс детальнее.

2 Виды покрасочных камер

Отталкиваясь от размеров и типа помещения, устройства вентиляции воздуха и необходимого функционала, камеры можно разделить на следующие типы:

  • тупиковые. Окрашенные элементы (их выгрузка и подача) проходят по одному пути. Процедура покраски — оперативная.
  • проходные. Главным отличием от тупикового типа является большая производительность камеры;
  • повышенного давления. Данные камеры отличаются разнообразием расположения вытяжек. От самого простого, когда их устанавливают на стенах, до сложных и технологично продвинутых вариантов с вытяжками внутри зазоров пола или в неглубоких траншеях;
  • одномоторные. С данным типом вентиляции подача воздуха осуществляется сверху, а туман, оседающий вниз, выходит через специальные каналы;
  • двухмоторные. Как понятно из названия, в конструкции используются 2 мотора: один нагнетает воздух в бокс, а второй занимается его выкачкой.

В разрезе использования одномоторной-двухмоторной систем, необходимо отметить, что в первом случае вентиляционные клапаны могут устанавливаться на полу или потолке, тогда как во втором варианте их монтаж возможен только на стены бокса.

3 Из чего состоит покрасочная камера

Рассмотрим основные элементы, которые понадобятся в работе над покрасочным боксом. Требования к помещению мы рассмотрим детально в соответствующем разделе, но отметим, что нам подойдет практически любое строение, главное, чтобы оно подходило под размеры покрасочной камеры. При необходимости помещению можно будет вернуть и прежний вид, если в будущем потребуется его использование не по малярному назначению. Но перейдем непосредственно к оборудованию, которое необходимо для постройки покрасочной камеры своими руками.

Необходимо приобрести (или взять в аренду) следующее оборудование:

  • воздушный компрессор (мощность, которая нам потребуется находится на уровне 8-12 атм). Выбирать нужно модель со встроенным ресивером (имеющим функции влаго- и маслоотделителя);
  • 2 вентилятора. Один для нагнетания воздух в бокс, а второй для его выкачки;
  • 4 осветительных галогеновых прожектора (мощность — 1,5 кВт), но можно рассмотреть и вариант установки специальной тепловой пушки, выполняющей роль сушки;
  • гидрофильтры на тканевой основе;
  • от 3-х и более светильников на диодах (их необходимое количество зависит от размеров помещения);
  • от 6 и более люминесцентных ламп удлиненного типа;
  • армированную полипропиленовую пленку.

Необходимо отметить, что на свой страх и риск, можно укомплектовать покрасочный бокс кислородные баллоны, заменив ими компрессор. Да, при использовании чистого кислорода краска ложится ровным, тонким, а главное, блестящим слоем, но риски крайне высоки. Малейшая искра может вызвать мгновенное воспламенение в боксе. Поэтому крайне рекомендуется подумать перед выбором такой альтернативы и все же купить компрессор. А блеск можно при покраске можно получить, используя качественное лаковое покрытие.

4 Требования к помещению покрасочных камер

Рассмотрим, какие технические требования необходимо соблюдать при выборе помещения, а также какие материалы рекомендуется использовать при обустройстве покрасочного бокса.

Основой помещения может стать бетонный или металлический каркас (в случае стальных стен ухудшаются теплоизоляционные свойства бокса, но мы подскажем, как решить этот нюанс). При выборе материалов для помещения уделите внимание только стойким к высоким температурам. Сэндвич-панели — самый популярный вариант.

Требования к стенам камеры:

  • огнеупорность — один из главных аспектов, так как работать при покраске мы будем с горючими материалами;
  • герметичность — важная деталь, нам не нужно, чтобы в камеру попадали пыль, воздух и влага, а частицы краски не должны выходить наружу;
  • свободная мойка стен от оседающих частиц пыли и т.п. — быстрая уборка сэкономит время и силы;
  • теплоизоляционные свойства — необходимо поддерживать определенную температуру в помещении, ведь от этого зависит конечный результат покраски. Если в гараже стальные стены, необходимо сделать их двойными, обязательно добавив прослойку из базальтовой ваты, имеющей отличные теплоизоляционные и огнеупорные качества.

Пол камеры должен не мешать потоком воздуха свободно циркулировать по ней. Самое популярное решение этого вопроса — установка напольного покрытия в виде многослойной решетки. Это обеспечит свободный отвод и привод воздуха. Если на полу используется металлическое покрытие, то он должен возвышаться в пределах 40 сантиметров над полами в соседних помещениях. Если присутствуют неудобства при изменениях уровней высоты, можно установить специальный мостик.

Отметим, что многие используют в качестве напольного покрытия бетон. Использование данного материала обеспечивает нормальный обмен воздуха и автомобилю будет намного легче заезжать в бокс.

На входах в покрасочный бокс требуется установить 2 двери, что является выполнением предписания правил пожарной безопасности. Проверьте, чтобы двери легко открывались, так как в чрезвычайной ситуации — это единственный путь эвакуации в случае пожара. В то же время двери должны герметично закрываться, защищая помещение от пыли, влаги, мелких частиц окружающей среды.

Что касается размеров камеры, то они должны соответствовать выбранному профилю работ: во время покрасочной процедуры мастер беспрепятственно может перемещаться по всему боксу, свободно переходя от одного конца помещения в другое.

Отметим, что при обустройстве помещения для покраски стен лучше использовать белую краску. Именно на белом фоне будут лучше всего видны все огрехи покраски автомобиля.

При отсутствии опыта в монтажных и строительных работах всегда можно найти специалиста и получить у него консультацию по отделочным работам в покрасочной камере и рекомендации по используемым материалам.

5 Освещение это важно

Сделай сам: покрасочный бокс для автомобилей

Свет играет очень важную роль в процедуре покраски авто. Соответственно, к системе освещения бокса нужно подойти очень серьезно. Согласно требованиям, к системе освещения в покрасочной камере, свет должен быть яркий, без бликов и теней. В то же время уровень яркости не должен вызывать дискомфорт глаз человека. Оптимальной нормой освещенности, по заявлению экспертов, является диапазон 600-1000 лк. Самым популярным решением, используемым в покрасочных боксах, являются люминесцентные лампы дневного освещения. При монтаже их устанавливают на потолке помещения, а для лучшего обзора низа автомобиля несколько ламп может быть размещено вдоль стен. Отметим, что можно приобрести люминесцентные лампы со взрывобезопасным предохранителем, как еще один механизм защиты от пожароопасных ситуаций.

Также популярностью пользуются светодиодные светильники. У этого решения даже есть ряд преимуществ перед люминесцентными лампами:

  • экономия электроэнергии;
  • качество освещения не уступает лампам дневного света;
  • низкие температуры при работе светильников;
  • долгий срок эксплуатации;
  • простота конструкции.

Из минусов светодиодных светильников можно выделить их более дорогую цену, но данное решение оправдывает каждую вложенную копейку.

В любом случае не стоит недооценивать вопрос системы освещения. Если оно будет находится на низком уровне, то конечный результат работы будет плачевным — мастер должен контролировать процедуру покраски полностью и в мельчайших деталях.

6 Вентиляция помещения очистка воздуха и сушка

Вентиляция в покрасочной камере своими руками — очень важный аспект, от которого зависят безопасность и сам рабочий процесс покраски. Главной задачей узла является отток воздуха с парами лакокрасочного покрытия и приток чистого извне.

Мы уже описывали виды вентиляционных систем, но сказать, что в приоритете одномоторная или двухмоторная нельзя. По-своему обе системы справляются со своей задачей и все зависит только от конструкционных особенностей помещения, личных предпочтений в выборе и цены. Главное, на что стоит обратить внимание, это приток воздуха. Его объемы должны превышать отвод.

Покрасочная камера в гараже своими руками все же подразумевает выбор одномоторной системы. Сложная же двухмоторная схема требует большого опыта в монтаже и велик риск, что при ее неправильной установке на лопасти вентиляторов будут оседать пары лакокрасочного покрытия, что привет к некорректной работе устройства.

Перейдем к системе фильтрации и рассмотрим принцип ее работы и особенности применения. В узле, отвечающим за фильтрацию помещения от пыли стандартно применяют специальные двухфазовые фильтры. Как понятно из названия, устройства работают в 2 этапа: на первом — не пропускают через себя крупные частицы, а на втором — мелкие. Максимального КПД позволяет добиться система фильтров, равномерно установленных на всю длину потолка.

На что ориентироваться при выборе систем фильтрации:

  • если одномоторный покрасочный бокс — необходим монтаж фильтрующей поверхности (рулонный тип). Так под защитой будет вся поверхность, с спецфильтры карманного типа будут “ловить” крупный сор;
  • если двухмоторный покрасочный бокс — систему необходимо дополнить специальным фильтром в половом покрытии.

При монтаже фильтров рекомендуется отдать предпочтение металлическим воздухоотводам или настилам. Чтобы повысить эффективность системы также используют специальную кассетную сетку. Она устанавливается в нижний фильтр и выполняет роль дополнительного очищающего элемента. Конечно же, со временем фильтры забиваются, поэтому рекомендуется их своевременная замена. А контролировать систему фильтрации лучше всего с помощью пульта (т.е. дистанционно).

Поговорим о системе обогрева, ведь без ее использования понижается качество покраски автомобиля, конечный результат сушки. Впрочем, отсутствие системы обогрева может негативным образом влиять и на здоровье работника.

Что необходимо учитывать при монтаже узла обогрева:

  • присутствует ли в помещении батареи центрального отопления и хватит ли КПД электрообогревателей в холодный сезон;
  • если покрасочные работы нерегулярны — откажитесь от покупки теплогенератора и обратите внимание на тепловую пушку, которая выполнит практически те же функции.

Перейдем к процессу сушки. Данный узел крайне важен на завершающих этапах покраски автомобиля и его обустройство — обязательный шаг при постройке покрасочной камеры в гараже. Здесь необходимо учитывать, как распределяются по помещению тепловые потоки и нет ли перегрева. Иногда систему сушки объединяют с узлами фильтрации и регулируют их работу удаленно при помощи пульта.

Для начала нужно выбрать тип теплового генератора (на топливе, масле, газе). И внимательно изучить его мощность и функционал, сопоставив с будущими объемами работ и размерами бокса.

Можно рассмотреть вариант использования инфракрасных ламп. Простота в эксплуатации, хороший результат и недорогая цена — все это делает их популярным решением при монтаже собственного покрасочного помещения.

Какой бы вариант не был выбран, нужно, как писалось выше, отталкиваться только от объемов работ. Если требуется покраска 1 автомобиля за раз — сушки воздухом хватит с лихвой. Негативной стороной является длительность сушки, но зато экономятся средства. Если же планируется мини-бизнес и автомобилей под покраску будет несколько за раз — обратите внимание на инфракрасные лампы. Именно они обеспечат оперативность процедуры, не “ударив” по счету за электричество.

7 Еще немного полезной информации

Сделай сам: покрасочный бокс для автомобилей

Давайте пройдемся по всем основным тезисам, которые мы изложили в данном материале. Рассмотрим небольшие детали, которые на первый взгляд не играют большой роли, но также важны для нормального функционирования покрасочного бокса.

Внутренняя отделка помещения — необходимо использование негорючих материалов. Воздержитесь от приобретения вагонки!

Герметичность помещения — это очень важно, постарайтесь обустроить входные двери с максимально плотным закрыванием, во избежание попадания в помещение грязи, пыли и влаги с улицы.

Внутренняя поверхность стен должна быть гладкой и мыться с легкостью. Подумайте об этом моменте до начала монтажных работ, обезопасив себя от трудоемкого процесса уборки.

Обязательно определитесь с местом, где будет храниться весь технический инвентарь, необходимы для полноценной работы. Специальная одежда, лаки, краски, спецоборудование и средства безопасности — помещение под хранение должно быть продумано на начальном этапе подготовительных работ.

Как вариант можно рассмотреть полную автоматизацию управления покраской. Конечно же, это не дешевый вариант, но, если вы планируете мини-бизнес — решение будет оптимальным и со временем окупится.

8 Заключение

Осуществлять монтаж покрасочной камеры своими силами или обратить внимание на готовые варианты “под ключ” — каждый выбирает сам. Исходя из финансового положения, своего личного времени, сил и терпения. В нашем материале мы детально разобрали моменты, с которыми столкнутся новички при создании своего первого покрасочного бокса. Конечно же, придется перебирать не один источник информации, смотреть специальные видео на данную тематику и, что уж там, подтянуть свои знания по физике и химии. Но при желании и грамотном подходе у каждого человека появляется шанс на постройку своего оригинального помещения под покраску автомобилей, которое будет служить ему долгие годы.
