Швеллеры из стали 09Г2С – горячекатаные и гнутые профили

1 Какие швеллеры производят из ст 09Г2С – виды и ГОСТы

Горячекатаные швеллерные изделия бывают:

• общего назначения применения и специального – делают по стандарту сортамента под номером 8240-97;
• специального назначения для использования в автомобильной промышленности – делают по 19425-74;
• специального назначения для применения в вагоностроении – делают по 5267.1-90.

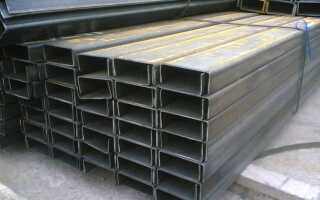

Швеллер стальной

Гнутые швеллерные профили могут быть:

• равнополочными (с полками, ширина которых одинаковая) – делают по стандарту сортамента 8278-83;
• неравнополочными – по 8281-80.

Как известно, ГОСТы сортамента устанавливают не все характеристики металлопродукции, производимой по ним, а только определенную категорию. А именно: непосредственно сам сортамент изделий и такие их характеристики, как форма, размеры и площадь поперечного сечения, масса 1 м, общая длина, предельные отклонения от этих величин и ряд других, рассчитанных разработчиками стандарта по данным вышеприведенным параметрам. А все остальные, не менее важные, характеристики металлопродукции (из каких марок стали производится и ее химический состав, физико-механические параметры изделия, а также другие требования к условиям и качеству изготовления) регламентируются другими ГОСТами – так называемыми стандартами технических условий.

Для горячекатаных швеллерных профилей их несколько. И все эти ГОСТы техусловий непосредственно определяют область, технологические способы и параметры применения производимых по ним металлоизделий (причем, не только швеллеров). На металлопродукцию, выпускаемую из ст 09Г2С, распространяется стандарт 19281-2014.

Гнутый стальной швеллер 09Г2С тоже производят по нескольким ГОСТам техусловий. Однако среди них есть 1, который можно отнести к основному, так как в нем указываются общие основные требования к изготовлению гнутых профилей. Это стандарт 11474-76.

В нем в числе прочих требований указывается перечень уже других ГОСТов техусловий, по которым должны производиться гнутые профили. Вот эти стандарты непосредственно определяют область, технологические способы и условия применения гнутых профилей и регламентируют соответствующие тому марки стали и характеристики готового изделия. На гнутую металлопродукцию, выпускаемую из ст 09Г2С, распространяются все тот же, вышеупомянутый для горячекатаных швеллеров, стандарт 19281 и еще один – 17066-94.

Однако последний ГОСТ во многом дублирует стандарт техусловий 19281, а также ссылается на него по ряду ключевых моментов своих требований. Поэтому, можно считать, что и у горячекатаных, и у гнутых швеллеров из ст 09Г2С характеристики, зависящие от используемой для изготовления марки стали, регламентируются одним стандартом техусловий – 19281-2014. А то, что многие эти характеристики у обоих типов швеллерных профилей одинаковые либо близки по значению, станет ясно из последующих глав.

2 Вес, размеры и другие характеристики горячекатаных изделий – каковы они?

Параметры, регламентируемые стандартами сортамента (в том числе размеры и вес), можно узнать в них самих. Эти ГОСТы приведены в предыдущей главе. Их также можно выяснить, ознакомившись со статьей сайта «Швеллерные профили стандарта 8240». И в этой же публикации можно узнать все основные параметры для изделий стандартов 19425 и 5267.1, так как они идентичны тем, что устанавливает ГОСТ 8240 на профили, производимые по нему. Встречается только небольшая разница в обозначении серий определенных типоразмеров (номеров) профилей. А также все эти три ГОСТа отличаются между собой требованиями к длине, точности изготовления, предельным отклонениям от номинальных параметров и ряду других, назовем их дополнительными, характеристик.

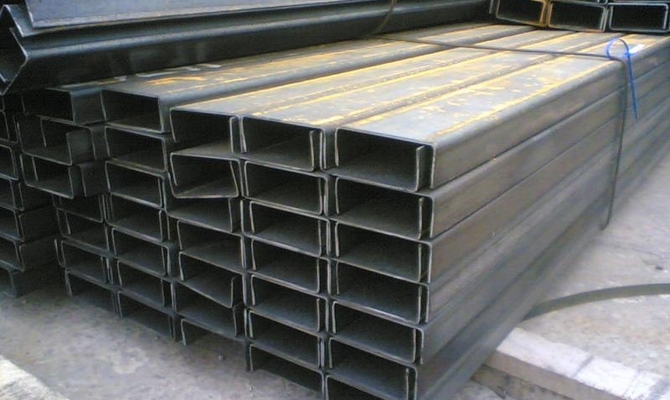

Швеллеры из стали 09Г2С

Кроме того, на швеллер 40У 09Г2С размеры, вес и прочие основные характеристики стандартов сортамента можно посмотреть в отдельной статье сайта. Это публикация под названием «Масса, размеры и характеристики швеллерного профиля № 40». Все характеристики, устанавливаемые стандартом техусловий 19281-2014, можно узнать, соответственно, в этом ГОСТе. Причем, не следует пользоваться предыдущей редакцией – 19281-89. Ряд положений и требований этого документа отменены, и поэтому недействительны.

А ряд механических свойств из стандарта 19281 горячекатаных швеллерных изделий, произведенных из низколегированной ст 09Г2С, приведены далее и ниже. Профили должны без повреждений (разрывов и трещин) выдерживать испытание изгибанием на угол в 180° вокруг оправки, диаметр которой равен удвоенной толщине испытуемого образца.

Таблица 1. Механические свойства горячекатаных швеллерных профилей из ст 09Г2С по классам прочности при испытаниях их на растяжение.

Примечание. Для класса прочности, помеченного «*», стандартом не регламентируется производство швеллера из конкретной стали (в том числе из ст 09Г2С). Марка согласовывается между производителем и заказчиком.

3 Гнутая стальная продукция – что говорит стандарт 19281-2014?

Размеры, вес и все остальные характеристики гнутых стальных швеллерных профилей (равнополочных и неравнополочных), устанавливаемые стандартами 8278 и 8281 соответственно, можно выяснить в статье сайта на эту тему. Ее название: «Гнутые швеллеры – размеры, вес и остальные параметры». Либо можно ознакомиться непосредственно с каждым из вышеуказанных стандартов (под номерами 8278 и 8281).

Все характеристики, устанавливаемые вышеупомянутыми (в первой главе) стандартами техусловий для гнутых стальных швеллерных профилей из низколегированной ст 09Г2С, можно узнать непосредственно в этих ГОСТах: 11474-76, 19281 и 17066. Как и для горячекатаных швеллеров, следует отметить, что необходимо пользоваться последней, а не предыдущей редакцией стандарта 19281. То есть 19281-2014, а не 19281-89, ряд положений и требований которой отменены, и поэтому не действительны.

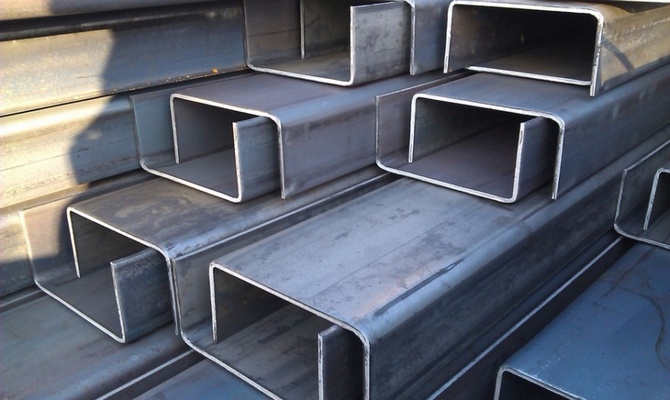

Швеллер 09Г2С

А ряд механических свойств из стандарта 19281 гнутых швеллерных изделий, произведенных из ст 09Г2С, приведены далее и ниже. Как и горячекатаные, гнутые профили должны без повреждений (разрывов и трещин) выдерживать испытание изгибанием на угол в 180° вокруг оправки, диаметр которой равен удвоенной толщине испытуемого образца.

Таблица 2. Механические свойства равнополочных и неравнополочных гнутых стальных швеллерных профилей из ст 09Г2С по классам прочности при испытаниях их на растяжение.
