ТОП-6 вариантов по типу редуктора для закручивания свай

От качества фундамента дома будет напрямую зависеть конечный срок эксплуатации объекта, что является крайне важным показателем. В сегодняшней статье я кратко расскажу о быстром методе возведения фундамента + предоставлю информацию по редукторам для закручивания винтовых свай, которые и будут составлять базу будущей основы объекта строительства.

Применение и классификация свай


Винтовые сваи впервые вышли на строительный рынок в 40-х годах 19 века. Применялся данный материал для получения стабильного фундамента при возведении на местах с подвижной почвой. Песчаное дно водоемов с илистой отмелью освоить без ввинчивания свай было невозможно, на то время, физически. Следовательно, инструментарий стал незаменимым и без видимых альтернатив.

vintovye-svai-ustrojstvo

В наше время винтовые сваи – незаменимый инструмент на объектах с маленькими сроками возведения. На фундамент требуется 2-3 дня вместо стандартных 3-5 недель. По областям применения – станции промышленного характера, трубопроводы, временные постройки и так далее.

4 способа, как врезать профильную трубу в трубу без сварки

Преимущества свай для фундамента:

  • снижение сроков строительства объекта;
  • экономия на расходах под фундамент;
  • снижение энергетических расходов;
  • расширение по местности для построек;
  • современные сваи имеют повышенные показатели защиты от агрессивных грунтов.

Базовая классификация свай идет на забивные и винтовые. Первые используются на объектах мелких масштабов, но из-за трудностей монтажа, доля их применения в сравнении с винтовыми едва ли переваливает отметку в 30%. Дешевле – да, проще – нет. О классификации свай по типам расскажу отдельной таблицей.

Тип сваи Особенности
Сварные По конструкции, — это металлические трубы с конусообразным наконечником и приваренной ребордой из металла. Из особенностей такого оборудования выделю небольшую стоимость и длительный срок по эксплуатации. Используют часто при возведении дачных участков или летних домиков.
Литой наконечник Области применения – механический монтаж и каменистые почвы. Наконечник в данном случае литой (по ГОСТу). Срок службы до 140 лет. При работе над быстровозводимыми домами элемент незаменимый.
Оцинкованная Срок службы достигает 200 лет. В дополнительном обслуживании не нуждаются. По конструкции являются аналогом свай с литым наконечником.

Для частного использования в хозяйстве 90% выбирают экономвариант оборудования – сварные сваи. На ровне со всеми преимуществами, недостатки у таких свай есть также – сложности монтажа, осадка при вертикальных нагрузках и сомнительное качество ростверков.

Обратите внимание: в погоне за выгодой недобросовестные производители заменяют качественное антикоррозийное покрытие на более дешевое. Сразу это незаметно, но срок службы свай сокращается вдвое.

По количеству лопастей винтовые сваи подразделяются на одиночные и многолопастные. Допустимое число оборотов – до 7. Количество витков зависит от длины сваи и ее глубины внедрения. Многолопастные сваи показывают высокую эффективность к нагрузкам выдергивающего и колебательного типа, из-за чего их распространение в строительстве выше.

Редукторы для закручивания свай: особенности оборудования + разбор методов применения

Перед разбором редукторов для ввинчивания свай, следует провести разбор методов обработки данного инструментария вообще. Существует 2 варианта закручивания – механический и автоматизированный. Первый используется в ситуациях, когда на участок заблокирован подъезд техники, либо требуется закрутить всего пару винтообразных свай. Автоматизированное закручивание охватывает более широкий спектр задач, потому далее я рассмотрю именно данный вариант закручивания строительных элементов.

1) Выбор редуктора под полуавтоматическое оборудование

Не каждый домашний строитель может себе позволить закупку дорогостоящих сваекрутов. Тратить 150 000+ рублей расточительно, потому многие предпочитают использовать подручные инструменты как альтернативу. Один из таких – дрель высокой мощности.

Классическая автоматизированная установка для закручивания состоит из:

  • механизм силового типа;
  • редуктор механического типа;
  • переходник мотор-редуктор;
  • переходник редуктор-свая;
  • рычаг поддержки.

Чтобы заменить полностью автоматическую установку по закручиванию свай, требуется сборка механизма с преобразованием электроэнергии в крутящий момент. Классические моторы выдают слишком большую вращательную частоту, потому для контроля используют редукторы.

reduktor

Редуктор – функциональный узел, преобразовывающий мощность в полезную работу. Каноническая подача оборудования – набор взаимосвязанных шестеренок цилиндрического типа, где ведущая шестерня по размеру меньше ведомой. Детальные требования по функциональным узлам сваекрута я предоставлю отдельной таблицей.

Узел Описание
Мотор На вкручивание сваи требуется большой запас мощности, а обеспечить его может только мотор от 2 кВт. Данное условие накладывает ограничения на список инструментов, подходящих мастеру под закручивания. Второй момент, стоящий внимания – это наличие реверса. Процесс ввинчивания сваи не носит монотонный характер и зависит от уплотнения грунта, потому мотор должен поддерживать режимы нескольких скоростей. Хорошая новость состоит в том, что для большинства оборудования оговорённые функции идут в комплектации по умолчанию.
Непосредственно редуктор При выборе в учет берется 4 момента – выдаваемый крутящий момент на вал выхода, передаточная цифра (1:64), наличие подшипников и твердость сборки (59-66 HRC). Для первого параметра удовлетворительным считается 4 700 нМ и выше. На роль редуктора хорошо заходит гайковерт для крупногабаритных транспортных средств. Заводскую сборку можно слегка переработать, произведя срез наконечника для обхода контакта со сваей. Отверстия для упора обязательно остаются.
Переходник «Мотор-Редуктор» Чтобы соединить мотор с гайковертом, можно использовать нужного диаметра болты. Здесь уже подбор осуществляется опытным путем в зависимости от выбранных моделей мотора и редуктора.
Переходник «Редуктор-Свая» Готовые решения для соединения вал редуктора с квадратным сечением и сваи не существует. Нужно либо заказывать конструкцию у знакомого сварщика, либо делать переходник собственными силами. Особый наконечник изготавливается за пару часов даже аматором в делах сварки. Чертежи есть в сети.
Рычаг упора Функциональный узел, обеспечивающий сваекруту вертикальную устойчивость. Делается также собственноручно из профиля круглого сечения по типу телескопической удочки. Усиление мест сочленений производится уголками или швеллерами.

Калькулятор расчета веса швеллера

Помимо 5 базовых частей сваекрута, следует обратить внимание и на более мелкие элементы конструкции. Для тех же, кому лень вникать в особенности ручной сборки, доступен вариант покупки уже готового оборудования. Детальнее данный вопрос я разберу в конце статьи, где предоставлю лучшие модели сваекрутов по умеренным ценникам.

2) Технология ввинчивания по 3 типам оборудования

В процессе строительных работ можно использовать 3 метода завинчивания свай – ручной, полуавтоматический или специализированный. Пример сборки второго я описал в предыдущем пункте статьи. Сейчас же я хотел бы детальнее остановиться на технологических аспектах работ, и сказать пару слов по каждому из методов ввинчивания.

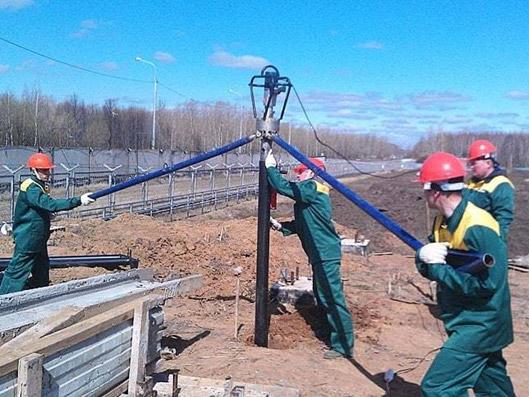

А) Ручная технология

ruchnaja-tehnologija

Наиболее простой вариант решения проблемы в полевых условиях. Для организации потребуется найти 2 рычага (желательно удобных) и 3 человек, которые будут участвовать в непосредственном процессе завинчивания.

Алгоритм ручной вкрутки винтовых свай состоит из:

  1. Подготовка небольшой ямы для старта. Глубина не более 60 сантиметров, а по диаметру следует ориентироваться на лопасти винта – 10 сантиметров.
  2. Размещение сваи в яме.
  3. Укрепление вертикалей и монтаж рычагов.
  4. Ввинчивание.

Два человека производят вкручивание, а третий следит за вертикалью размещения. Подобный вариант – экономный и простой, но при больших объемах работ низко производительный. Кроме того, не всегда место ввинчивания удобно расположено на плоскости. Иногда ручное вкручивание физически невозможно организовать.

Б) Электромеханическое ввинчивание

jelektromehanicheskoe-vvinchivanie

Когда условия не позволяют применять ручной труд, на помощь могут прийти подручные инструменты с незначительными переработками. Используемые мультипликаторы обязаны находиться в пределах 1/57-1/75.

Алгоритм ввинчивания электромеханикой:

  1. К свае в лежачем положении крепится фланцевый оголовок.
  2. Подключение адаптера.
  3. Ввинчивание редуктора в адаптер.
  4. Редуктор подсоединяется к инструменту.
  5. Установка сваи в вертикальное положения, на место ввинчивания.
  6. Насадка трубы на упор.
  7. Проверка конструкции и запуск инструмента.

Следить за процессом ввинчивания в силах всего один человек. Он будет выполнять роль координатора, прослеживая правильность ввинчивания, и корректируя угол отклонения, если таковой возникнет в процессе работы инструмента.

В) Специализированная техника

specializirovannaja-tehnika

Наиболее качественный, но и дорогой метод ввинчивания свай винтового типа. Для домашнего использования подобные агрегаты закупать явно не стоит. Даже мелкие строительные бригады предпочитают использовать электромеханику.

Алгоритм ввинчивания спецтехникой элементарен:

  1. Вычисляем точку входа.
  2. Крепим сваю к навесной площадке.
  3. Оператор доводит сваю к точке ввинчивания и погружает в стартовую позицию.
  4. Запускается мощный редуктор, который за пару минут производит всю работу.

Вертикальный центрователь оборудования сводит отклонения по вертикали к минимуму, что при ввинчивании длинных свай весьма важно. В процессе ручной балансировки такого результата достигнуть крайне сложно, только если у работника не идеальный глазомер.

Практический пример закручивания свай электромеханическим инструментом ручной сборки:

Топовые модели редукторов для закручивания винтовых свай 2021-2020 года

Для тех, кто всерьез задумался о приобретении такой машины, я предлагаю ознакомиться с информацией ниже. В таблицу я старался включить только модели устройств, которые оптимальны по соотношению цена/качество.

Модель + фото Описание
КРЦ-2.60/70/90
KRC-2-60-70-90
Модель вышла на рынок в 2018 году. Сейчас по РФ можно найти как новое такое оборудование, так и бывшее в употреблении. Простыми словами, — это подобие самодельного сваекрута, но в более профессиональном исполнении. Основой агрегата выступает понижающий редуктор, имеющий придаточное соотношение 1:60 – 1:90, а крутящий момент доходит до 5 200 н/м. Допустимый диаметр свай до 13 сантиметров, а допустимая глубина – 400 сантиметров. Приводом выступает электродрель с мощностью в 2000 Вт. Работает от сети 220 В. Ценник от 45 000 рублей.
СК-1,6-9
SK-1,6-9
Электромеханический агрегат, стоимостью от 50 000 рублей. Выдаваемая мощность в 1600 Ватт и 9 оборотов в минуту хорошо подходят для работ по реконструкции фундаментов. Благодаря конструкции оборудования, работник имеет возможность практически вплотную подводить сваекрут к стене сооружения. По весу потянет на 60 кг, что позволяет без труда транспортировать агрегат с места на место. По условиям эксплуатации не прихотлив.
«Геркулес» от Winttek (ГС-21)
gerkules-ot-Winttek
Более массивное оборудование, ценник которого начинается от 160 000 рублей и выше в зависимости от комплектации поставки и метода охлаждения. В данном случае я рассматриваю гидровариант оборудования. Из конструкционных особенностей выделю уникальный по сборке бак емкостью в 14 литров, крепление двигателя к раме на антивибрационные опоры и катушка для хранения рукавов высокого давления. Производится ГС-21 в 3 версиях с различным крутящим моментом – 7000, 8700 и 10 900 Нм. Использовать можно при температурных условиях от -40 до +40 по Цельсию. Гарантия производителя составляет 3 года. Оборудование считаю идеальным решением для мелкой предпринимательской детальности в области строительства. Частнику такой агрегат не особо нужен.
Сваекрут-гайковерт СГ-2
svaekrut-gajkovert-SG-2
Еще одна вариация дешевого сваекрута российского производства. По названию понятно, что аппарат может быть использован сразу в нескольких областях строительных работ, что делает инструмент более универсальным и экономным для частного хозяйства. Стоимость начинается от 43 000 рублей. Б/У версии можно приобрести вдвое дешевле. По характеристикам получаем 2000 Вт, и 2 скорости оборотов (первая до 15 оборотов, а вторая до 30 оборотов в минуту). Стандартная гарантия от производителя составляет 12 месяцев.
Сваекрут «Торсион»
svaekrut-torsion
Профи комплект оборудования. Конкурент модели «Геркулес». По комплектации данный вариант мне больше пришёлся по душе – маслостанция, гидровращатель, рукава высокого давления, фланец-вставка и паспорт с инструкцией по эксплуатации. Цена «Эконом» сборки составляет 155 000 рублей. Оборудование производится в Китае. Объем маслобака составляет 40 литров. Двигатель одноцилиндровый, 4-х тактный в 15 лошадиных сил от LIFAN. Есть вариант оснащения двигателем из Японии HONDA в 13 л.с с гарантией в 3 года.
Сваекрут 13000
svaekrut-13000
Еще один гидровариант оборудования для ввинчивания свай с винтами. Стоимость минимальной комплектации составляет от 130 000 рублей (компакт). Есть еще версия Norma и Standart. Последняя сборка имеет датчики уровня с температурой, фильтр грубой очистки + часть комплектующих с Италии. Двигатель «Лифан» имеет мощность в 15 л. с., а средний расход по топливу от 374 грамм на киловатт в час. Гидронасос обеспечивает давление в 15 000 Па. Номинальный крутящий момент в 13 000 Нм дает возможность комфортно вкручивать сваи длиной до 160 сантиметров и диаметром до 55 в грунты 1 и 2 категории.

В процессе выбора сваекрута с редукторной основой нужно обращать внимание на 2 ключевых параметра – мощность электрического привода + рекомендации производителя в отношении диаметра и допустимой длины стержня, который сваекрут сумеет осилить по своей конструкции. Прочие параметры, по большей части, влияют лишь на комфорт оператора в процессе ввинчивания, а потому здесь есть шанс сэкономить, выбирая все по минималке.

На этом разбор ассортимента редукторов для закручивания свай считаю завершенным. Если у вас на примете имеются другие производителя качественного и недорогого оборудования, прошу милости в комментарии с названиями моделей.
