Вес уголка 100х100х8 и других толщин, а также прочие характеристики

1 Основные технические характеристики и способы производства

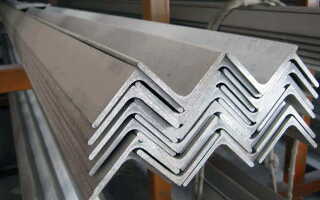

Уголок 100 – это сокращенное обозначение равнополочного углового проката 100×100. Как видно из его наименования, обе полки у него одинаковой ширины в 100 мм. Стандартный стальной равнополочный уголок этого типоразмера производят длиной 3–12 м. Изготавливают его двумя способами, в соответствии с чем делят на следующие виды:

• гнутые уголки – производимые из листового холодно- либо горячекатаного проката, который подвергают гибке на профилегибочном оборудовании;
• горячекатаные уголки.

Требования к этим способам изготовления и характеристики готового уголка 100×100 (сортамент, параметры сечения, удельный вес, допустимые предельные отклонения от стандартных величин длины и прочих размеров, марка стали и другие) регламентируются соответствующими ГОСТами. Их тоже два: для гнутого проката – ГОСТ 19771-93, а горячекатаного – ГОСТ 8509-93.

Следует иметь в виду, что и в самих ГОСТах, и в других документах (сертификатах качества, складской и бухгалтерской отчетности, накладных на получение-отпуск и прочих) применяется также другое обозначение металлического уголка 100×100. Вместо «100×100» указывают номер, присвоенный в ГОСТе и соответствующий типоразмеру – № 10.

2 Сортамент горячекатаных и гнутых изделий 100×100

Горячекатаный равнополочный уголок 100 в соответствии с ГОСТом 8509-93 производят нескольких типоразмеров по толщине – с полками в 6,5; 7; 8; 10; 12; 14 и 16 мм. Согласно этому в зависимости от толщины он и обозначается:

• 100x100x6,5;
• 100x100x7;
• 100x100x8;
• 100x100x10;
• 100x100x12;
• 100x100x14;
• 100x100x16.

Требования к производству металлических изделий всех этих типоразмеров идентичны и поэтому большинство их параметров и технических характеристик одинаковы. Имеются в виду длины, радиус закругления угла между полками, точность изготовления, допуски по размерам и ряд других.

Гнутые металлические изделия 100×100 в соответствии с ГОСТом 19771 производят двух типов:

• из сталей, обладающих сопротивлением разрыву 47 кгс/мм² (460 Н/мм²) либо меньше;
• из сталей, обладающих сопротивлением разрыву свыше 47 кгс/мм² (460 Н/мм²).

Первый тип уголка изготавливается следующих типоразмеров по толщине и с радиусом закругления угла между полками:

• 100x100x4 с радиусом в 6 мм;
• 100x100x5 с радиусом в 7 мм;
• 100x100x6 с радиусом в 9 мм;
• 100x100x7 с радиусом в 9 мм.

У второго типа гнутого уголка следующие типоразмеры по толщине и соответствующие радиусы закругления:

• 100x100x4 – 10 мм;
• 100x100x5 – 10 мм;
• 100x100x6 – 14 мм.

Требования к изготовлению гнутого углового проката всех этих типоразмеров идентичны, также одинаковы у них длины, точность изготовления, допуски по размерам и ряд других характеристик.

3 Незначительные и весомые отличия уголков 100×100 с разной толщиной

В то же время из-за разной толщины полок у вышеперечисленных уголков имеются и другие (помимо толщины) отличия между собой. Главные из них: неодинаковая площадь сечения (поперечного) и различные расстояния от наружной поверхности полок до центра тяжести изделия. Тем не менее все эти параметры указаны в ГОСТе, так как они используются в конструкторской деятельности.

Однако имеются и весомые отличия, обусловленные неодинаковой толщиной металлического изделия 100×100. Их требуется учитывать всем потребителям независимо от того, как и для чего ими предполагается использовать уголок. Речь идет о разных весе и прочности.

Эти характеристики оказывают непосредственное влияние на возможность и целесообразность применения уголка 100×100 с той или иной толщиной при сборке или монтаже каких-либо металлических и других конструкций. А как следствие из этого – вес и прочность изделия определенной толщины влияют на его рыночную востребованность и потребительскую ценность.

Чем толще уголок 100, тем он прочнее и может выдерживать более высокие напряжения и нагрузки. Соответственно, самое прочное изделие из вышеприведенных – 100x100x16. И, естественно, металлоконструкции из него будут наиболее надежными.

Чем больше толщина уголка, тем тяжелее он сам и конструкции, в которых он применяется.

Кроме того, так как цена на него изначально, как и на все виды металлопроката, устанавливается за единицу веса (кг или тонны), то и сумма затрат на приобретение нужного количества метров уголка будет весьма ощутимо меняться в зависимости от того, какая у него толщина полок. Очевидно, что при одинаковом закупаемом метраже изделия 100x100x16 обойдутся как минимум почти в три раза дороже, чем 100x100x6,5. Конечно, цену продавец может пересчитать как за 1 м, однако и в этом случае разница будет очевидна.

Второй «побочный эффект» большего веса более толстых изделий – конструкции, в которых они используются, могут потребовать применения более прочных, а значит, тяжелых элементов, в первую очередь опорных, к которым крепится уголок. Также им требуется более прочный фундамент (основание). Это, безусловно, приведет к возрастанию общей стоимости конструкции или объекта.

Следует отметить, что при сопоставимых параметрах сечения прочность горячекатаных металлических уголков выше, чем у гнутых. Более мощным является второй тип гнутых уголков. Объясняется это главным образом использованием при производстве разных по прочности сталей и отчасти неодинаковой геометрией поперечного сечения.

4 Вес металлических изделий 100x100x8 и с другими типоразмерами

Определить вес уголка 100×100 для любого из вышеприведенных типоразмеров можно разными способами. Наиболее быстрый, простой и точный – с использованием таблиц соответствующих ГОСТов сортамента равнополочного углового проката. В них указаны теоретические величины удельной массы (веса 1 м).

Для горячекатаного металлического уголка эти значения надо искать в ГОСТе 8509. Согласно ему масса 1 м у изделий соответствующих типоразмеров:

• 10,06 кг – 100x100x6,5;
• 10,79 кг – 100x100x7;
• 12,25 кг – 100x100x8;
• 15,10 кг – 100x100x10;
• 17,90 кг – 100x100x12;
• 20,63 кг – 100x100x14;
• 23,30 кг – 100x100x16.

Для гнутого уголка эти значения надо искать в ГОСТе 19771. Согласно ему масса 1 м у изделий первого типа соответствующих типоразмеров:

• 6,05 кг – 100x100x4;
• 7,49 кг – 100x100x5;
• 8,89 кг – 100x100x6;
• 10,31 кг – 100x100x7.

У уголков второго типа соответствующих типоразмеров:

• 6,00 кг – 100x100x4;
• 7,44 кг – 100x100x5;
• 8,89 кг – 100x100x6.
