Арматурные хомуты для армирования каркасов: виды, размеры, как и из чего изготавливают

При возведении фундаменты и другие железобетонные конструкции усиливают арматурными каркасами. Они повышают устойчивость, надежность и прочность всей конструкции. Для сохранения компактности и основных параметров стержневого «скелета» используются хомуты для арматурных каркасов, размещаемые с наружной стороны прутков и препятствующие их выпиранию под воздействием нагрузок. С помощью этих изделий можно создать пространственную конструкцию требуемых размеров и параметров.

Что такое хомуты и зачем они нужны

Хомуты из арматуры представляют собой скобо-гибочное изделие, изготовленное из рифленых либо гладких стальных стержней различного диаметра. Это стягивающие поперечные элементы арматурного каркаса, устанавливаемые в стержневых конструкциях. В плитах в качестве поперечной стяжки используются другие изделия – стальные сетки.

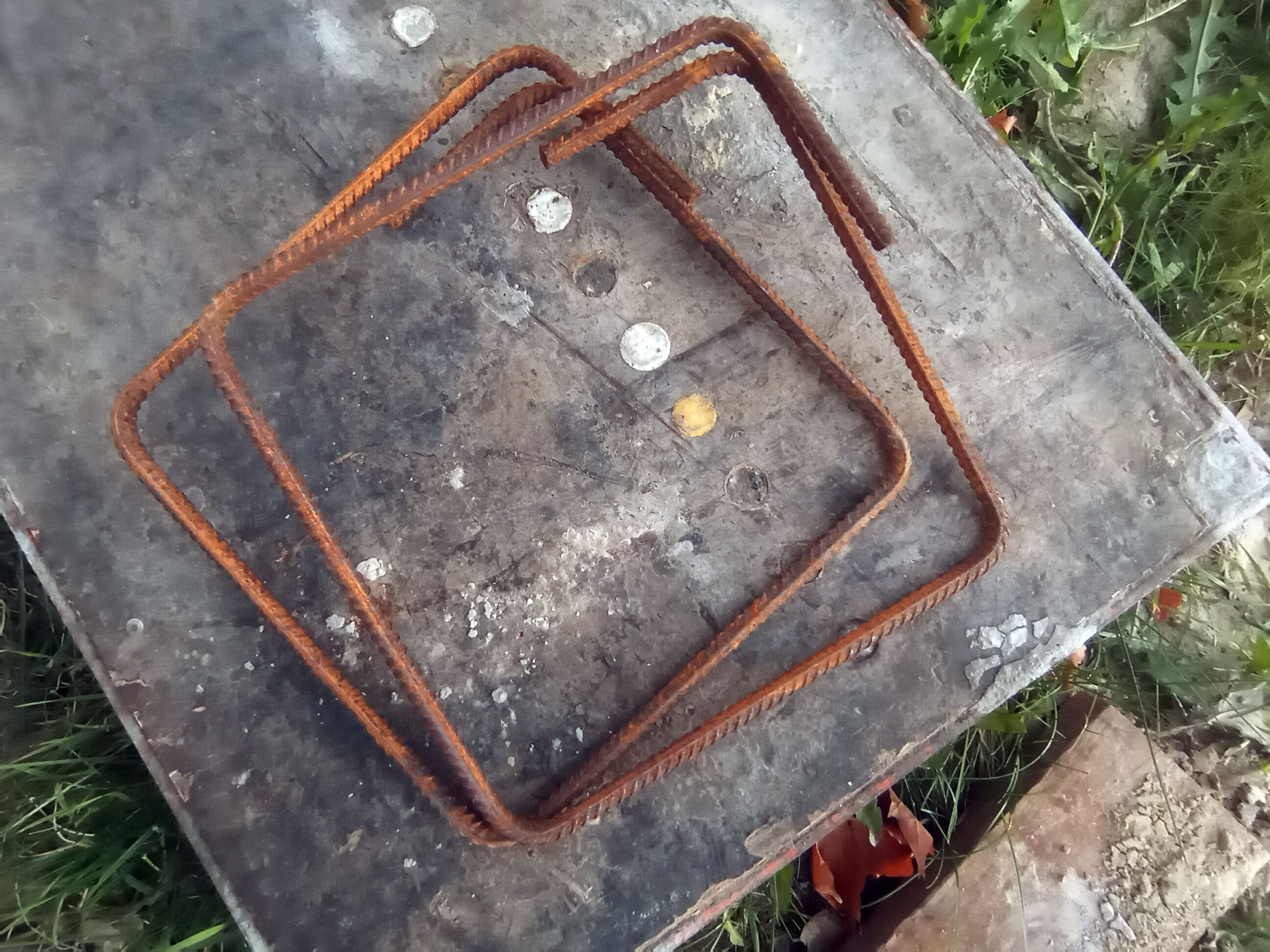

хомуты для арматурных каркасов

Арматурные хомуты одновременно выполняют несколько важных функций:

  • предотвращение образования диагональных трещин;
  • противодействие кручению и прогибу арматуры;
  • недопущение деформирования и смещения стержней при заливке бетона;
  • образование опоры при монтаже каркаса для рабочей арматуры.

Цель установки хомутов в металлических конструкциях – достижение оптимального соединения элементов армирующего каркаса, а также равномерное распределение нагрузок, благодаря чему исключается появление слабых зон.

Область применения

Сфера применения арматурных хомутов широка:

  • гражданское и промышленное монолитное строительство;
  • производство металлоконструкций – ограждений, каркасов, клетей, сеток;
  • армирование кирпичной кладки;
  • частное строительство – заливка фундаментов, обустройство бетонных и каменных ограждений, возведение стен жилых домов.
применение хомутов при армировании фундамента

Пример арматурного каркаса с хомутами из рифленой арматуры, при армировании ростверка свайного фундамента.

Из какой арматуры изготавливаются

Хомуты изготавливаются из гладких (реже – рифленых) арматурных стержней классов А1 (А240) и арматуры периодического профиля А3 (А400), А500С диаметром 6-40 мм. Используются при продольном и вертикальном армировании бетона, при возведении следующих конструкций и изделий – подколонников, колонн, балок, ленточных и монолитных фундаментов, монолитных поясов.

арматура для армирования А240 и А500С

Изделия производятся размерами от 100х100 до 1000х1000 мм, в ассортименте присутствует порядка 50 различных вариантов геометрических форм. При необходимости возможно изготовление изделий любой нестандартной формы как в производственных условиях, так и своими руками.

Какой формы бывают

По форме изделия повторяют контур изготавливаемого железобетонного изделия в поперечном разрезе. Периметр рамки несколько уменьшен для того, чтобы вокруг металла при заливке образовался защитный слой бетона, защищающий арматуру от коррозии.

форма хомутов для арматуры

Варианты хомутов по форме, в зависимости от геометрической особенности железобетонных конструкций.

В зависимости от воспринимаемой нагрузки, хомуты производятся трех типов:

  • открытого («П-эшки»);
  • закрытого (рамки);
  • усиленного (работающие на кручение).

Хомуты открытого типа устанавливаются в срединных балках, в которых преобладающей является нагрузка на изгиб. Изделия также применяются для усиления наиболее нагруженных участков плит, фундаментов, перекрытий, для дополнительного армирования углов, в местах установки окон и дверей.

Рамки – наиболее распространенный тип изделий, выдерживающий приложенные в различных направлениях поперечные нагрузки. Они устанавливаются подколонниках, колоннах, балках.

армирования колонны хомутами из гладкой арматуры

Пример армирования колонны хомутами из гладкой арматуры.

Усиленные хомуты рассчитаны на крутящие нагрузки, появляющиеся в крайних балках, а также фундаментах при опирания двух перекрытий различных типов. Преимущество таких изделий – обеспечение сейсмоустойчивости. Концы их удлинены на 30 диаметров стержня, благодаря чему создается замкнутый контур.

Определение размера и шага установки

Диаметр стержней, используемых для изготовления хомутов всех типов, определяется по специальным формулам, приведенным в пособиях по расчету железобетонных конструкций.

Допустимый размер изделий ограничивается минимальным диаметром арматуры (6 мм), а также длиной стороны 150 мм – с учетом покрытия слоем бетона и минимальным размером изделия 200 мм. В бетонных изделиях размером стороны менее 200 мм рамки не устанавливаются – в них предусматривается плоское переплетение прутков малого диаметра.

размер хомута для колонны 400 на 400 мм

Размеры хомута из арматуры для колонны 40 на 40 см.

Шаг разбежки назначается в соответствии с нормами в зависимости от мест установки в конкретной конструкции. В общих случаях он должен быть не более 500 мм, при этом необходимо учесть, что их равномерное расположение приветствуется не всегда. К примеру, в расчетах нижней части колонны к весу перекрытия добавляется вес тела самой колонны – здесь поперечное армирование устанавливается чаще.

Таблица шага поперечных элементов колонны

Рекомендуемый шаг хомутов для арматуры, при армировании колонн.

Способы крепления

Крепление хомутов к продольной арматуры производится с помощью отожженной стальной вязальной проволоки сечением 1,2-1,4 мм. Отрезки длиной более 150 мм складываются вдвое и скручиваются крючком для вязки арматуры. Для ускорения вязки арматуры и повышения ее качества также может применяться специальный пистолет.

узел связки арматуры проволокой

Комбинирование простого и “мертвого” узла, при фиксации хомутов к рабочей арматуре.

Фиксация с помощью сварки не всегда желательна, так как при нагреве металл становится мягче и более подвержен воздействию коррозии. К тому же, сварка допускается только для рифленой арматуры с индексом “С” – свариваемая. Возможность сваривания обычно устанавливается паспортом на производство работ.

Продольные стержни арматуры допускается располагать только внутри хомута, загибающиеся концы изделия прячутся внутри изготавливаемой конструкции. В ней они предназначены для создания дополнительного усиления. Концы должны создавать замок – прочность конструкции зависит от качества сцепления. Потому хомуты плотно огибаются вокруг арматуры либо увязываются проволокой диаметром 1,2-2,0 мм, пластиковыми фиксаторами или стяжками. При вязке замки примыкающих друг к другу хомутов разворачиваются на 90 или 180 градусов, чтобы ослабленные места располагались по длине конструкции в шахматном порядке, как на фото ниже.

армирование балконной балки хомутами из гладкой арматуры

Армирование балконной балки, хомутами из гладкой арматуры. Шаг установки 50 мм.

Преимущества

Использование арматурных хомутов дает несколько преимуществ:

  1. Сокращение сметы строительства. Изготовление не занимает много времени, установка значительно удешевляет конечную стоимость конструкции по сравнению с использованием дополнительной арматуры, увеличивает срок эксплуатации изделия.
  2. Простота и скорость монтажа. Посредством арматурных хомутов возможно создание любых пространственных каркасов с требуемыми параметрами.
  3. Возможность применения хомутов любой конфигурации и размеров.
  4. Отсутствие отходов при монтаже изделий.

Как изготовить и согнуть хомуты

Арматурные хомуты можно приобрести в любом строительном гипермаркете или рынке. Размеры изделий унифицированы, что позволяет без труда подобрать их в соответствии с размерами изготавливаемой конструкции. Для строительных работ на собственном участке эти изделия можно изготовить своими силами.

изготовление хомутов своими руками, на самодельном арматурогибе

Пример изготовление хомутов своими руками, на самодельном арматурогибе.

Это позволит:

  • сэкономить средства на приобретение готовых элементов;
  • дополнительно изготовить еще одну партию при недостаточном количестве или при конструктивных изменениях бетонной конструкции, вносимых в процессе ее создания;
  • точно подогнать размеры и форму, изгибы под нестандартные условия.

К недостаткам «домашнего» изготовления элементов следует отнести дополнительные затраты времени, увеличивающие сроки строительства. Кроме того, полученные изделия, скорее всего, не будут соответствовать принятым нормам и стандартам.

Для изготовления хомутов требуется:

  1. Пара неподвижных фиксаторов (штырей) фиксируются друг от друга на расстоянии, равном или немного превышающем диаметр сгибаемого стержня. Например, если требуется согнуть арматуру 10 мм, между упорами должно быть 10-12 мм.
  2. Для работы со стержнями различных диаметров упорам следует обеспечить возможность регулирования.
  3. Для снижения физических усилий при сгибе рекомендуется использовать рычаг – стальной уголок, закрепляемый как поворотное плечо либо металлическую трубку, надеваемую на стержень.

Для соблюдения радиуса загиба арматуры требуется, чтобы точка давления рычага на арматурный пруток находилась как можно ближе к линии изгиба.

Можно приобрести специальное приспособление для гибки металлических стержней – ручной станок для гибки арматуры. Покупка оправдает себя, если такую работу приходится выполнять регулярно.

Использование хомутов позволяет повысить прочность арматурного каркаса, сократить сроки и ужать смету строительства. Кроме того, при применении в частном строительстве изделия можно изготовить своими руками, используя подручный инструмент и приспособления. Но лучше воспользоваться стандартными хомутами, соответствующими стандартам и нормам.
