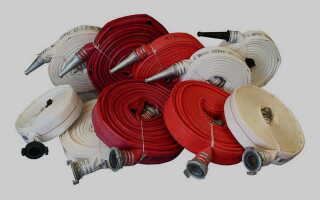

Пожарные рукава и рукавная арматура применяются для тушения очагов возгорания. Для любого современного здания либо сооружения такие приспособления – основные инструменты, позволяющие эффективно локализировать пожары.
1 Напорные рукава – изготавливаются строго по ГОСТ
Под пожарными рукавами (ПР) понимают гибкие трубопроводы, по которым к месту возникновения пожаров подается вода. Они оснащаются специальными соединительными головками, что позволяет создавать линии требуемой длины. ПР бывают напорными и всасывающими и напорно-всасывающими.
Напорные рукава дают возможность подавать воду для тушения пожаров под определенным давлением. Ими оборудуются переносные мотопомпы, пожарные спецавтомобили, пожарные краны.
Для помп и кранов, размещенных внутри зданий и домов, используются изделия напорного типа с давлением не более 0,1 МПа. А вот пожарные авто оснащаются приспособлениями с давлением от 0,1 до 0,3 МПа.
Напорные рукава (НР) выпускаются по нескольким Госстандартам и Техническим Условиям:
- ГОСТ 472 – льняные изделия;
- ГОСТ 7877 – прорезиненные;
- ТУ 40-10257 – льноджутовые;
- ТУ 6-19-151 – армированные из пластмассы;
- ТУ 40-11118 – с полимерным покрытием (с двух сторон);
- ТУ 75.080.05.026 – латексированные.
Сечение НР стандартное – от 2,5 до 15 см. А длина таких изделий равняется 20 м. Конструктивно напорные приспособления для пожаротушения состоят из наружного слоя, выполняющего защитную функцию, особого армирующего корпуса (чехла) и гидроизоляционной внутренней камеры. Последний из указанных элементов имеет особую поверхность, которая снижает сопротивление воды. За счет этого поток жидкости при пожаротушении двигается с высокой скоростью.
2 Всасывающие рукава – виды и конструкция
Эти приспособления изготавливаются в двух разновидностях. Существуют обычные всасывающие рукава (ВР). С их помощью выполняют забор жидкости из прудов, озер и прочих открытых источников воды. А вот для получения воды для нужд пожаротушения из водопроводных труб, соединенных в сети, используются изделия напорно-всасывающей группы.
ВР изготавливают по Госстандарту 5398. Они маркируются литерами КЩ и В. Для первых средой (рабочей) являются неагрессивные растворы кислот и щелочей, для вторых – обычная вода. ВР выпускаются сечением 2,5–20 см, длиной 4 м. Их рабочий вакуум составляет 0,08 МПа, а давление – 0,35–01,1 МПа.
Всасывающие рукава состоят из следующих слоев:
- резиновая внутренняя камера;
- прокладка из текстиля;
- специальная спираль проволочного типа;
- резиновая прослойка (промежуточная);
- слой текстиля;
- резиновое (для изделий с маркировкой КЩ) или текстильное (В) внешнее покрытие.
Спираль в конструкции ВР обеспечивает их повышенную прочность и предотвращает явление сплющивания. Требуемая же герметичность изделий гарантируется резиновой гидроизоляционной прослойкой.
3 Противопожарная арматура – комплекс рукавов и других элементов
Рукава считаются основным элементов описываемого оборудования для тушения пожаров. Но их нельзя использовать без ряда дополнительных элементов. Комплект таких деталей и непосредственно рукавов – это и есть рукавная арматура. Ее ключевые составляющие приведены далее:
- Специальные насадки – стволы. Их натягивают на патрубок (выходящий) напорного либо всасывающего приспособления. Через подобные насадки подается жидкость, струя которой формируется непосредственно в стволе. Эти приспособления дают возможность регулировать направленность и мощность потока воды, используемого для тушения пожаров.
- Соединительные головки – фланцевые, с резьбой, муфтовые. С их помощью выполняют крепление разветвителей и стволов к рукаву, а также соединение последнего с пожарным гидрантом или с трубопроводной арматурой. По сути, головки выполняют функцию соединительных деталей и переходников.
- Разветвители – приспособления, позволяющие передавать на несколько станций жидкость для тушения из одного водоисточника. В гидрант в подобных ситуациях сначала монтируют разветвитель, а затем и сам рукав.
Для защиты описываемой арматуры от пробоев и засорений используются всасывающие фильтры – особые сетки. Их соединяют с рукавами перед забором жидкости. За счет этого в оборудование вместе с водой не попадают посторонние предметы.
Кроме того, такие сетки при остановке насоса не позволяют ВР и НР самопроизвольно освобождаться от закаченной в них жидкости. Если забор воды осуществляется из открытых источников, применение фильтров обязательно.
4 Использование и обслуживание рукавов – важно знать!
Укладка напорных рукавов производится в пожарном авто в специальные отсеки. Если НР установлены на катушках, их следует накрывать водонепроницаемой плотной тканью. Всасывающие рукава помещают в пеналы и подкладывают под них особые ленты, которые защищают ВР от истирания при извлечении последних.
Особенности прокладки арматуры при пожаротушении:
- Рукавные линии размещают не на проезжей части (по возможности), если осуществляется тушение возгораний во дворах и на улицах.
- При разматывании линий внутри зданий рукава следует размещать так, чтобы лестницы и проходы не загромождались.
- Необходимо избегать прокладки изделий на поверхностях, которые залиты агрессивными химикатами либо горючими материалами, на тлеющие и острые предметы. Обязательно нужно следить за тем, чтобы линии не имели существенных перегибов.
- Прокладка рукавов через любые виды препятствий (оконные проемы, ограждения и так далее) производится с помощью седел (иначе такие приспособления называют коленами).
Когда в рукавах при пожаротушении образовалась течь, нужно установить на арматуру специальные зажимы. Они бывают корсетными и ленточными. Первые рекомендованы для применения при наличии на изделиях разрезов (продольных) от 2 до 10 см.
Ленточные зажимы применяются для остановки течей из небольших (до 2 см в диаметре) отверстий. После завершения всех мероприятий зажимы сразу же демонтируют и наносят на участки течи отметку (можно использовать для этих целей химический карандаш).
Обратите внимание! Зимой после тушения очага возгорания из пожарной арматуры сразу же сливается вся жидкость.
Хранение ПР производится в местах, где нет горюче-смазочных составов, щелочей и кислотных соединений, способных разрушить изделия. Нельзя оставлять арматуру под искусственным освещением, под воздействием солнечных лучей. От работающих обогревателей, батарей и других отопительных устройств ПР хранят на дистанции более 1 м.
